Het beveiligen van zware machines, structurele frames of palletstellingen laat geen ruimte voor fouten. Het falen van bevestigingsmiddelen onder enorme belastingen brengt hele projecten in gevaar en brengt mensenlevens in gevaar. Structurele stabiliteit hangt volledig af van de keuze van het perfecte verankeringssysteem.
Een wiganker dient als een robuust, op wrijving gebaseerd bevestigingsmiddel dat uitsluitend is ontworpen voor massieve betonnen basismaterialen. Het bereiken van de maximale houdkracht vereist nauwkeurige belastingberekeningen, correcte dieptespecificaties en nauwkeurige afstemming op de omgeving. Slechte selecties leiden vaak tot desastreuze uitval of snelle corrosie.
Deze technische gids stelt kopers, ingenieurs en aannemers in staat om deze cruciale bevestigingsmiddelen correct te evalueren. Je leert omgaan met laadcapaciteiten, materialen specificeren voor zware omstandigheden en producten kopen die aan de eisen voldoen. We onderzoeken ook veelvoorkomende installatievalkuilen om ervoor te zorgen dat uw verbindingen na tientallen jaren gebruik permanent veilig blijven.
Mechanisme: Wigankers bereiken hun houdkracht door mechanische uitzetting (wrijving) wanneer ze worden aangedraaid.
Toepassingsbeperking: Ze zijn uitsluitend bedoeld voor gebruik in massief beton , niet in baksteen, blokken of mortel.
Specificatiefactoren: Selectie vereist het berekenen van de inbeddingsdiepte, randafstand, draagvermogen en risico's op corrosie door de omgeving.
Naleving: Kritieke toepassingen vereisen ankers met specifieke ICC-ES-evaluatierapporten (bijvoorbeeld gescheurd beton of seismische goedkeuringen).
Ingenieurs en aannemers eisen voorspelbare, permanente houdsterkten om statische schuif- en trekbelastingen te ondersteunen. Afschuifkrachten trekken naar beneden over het bevestigingsprofiel. Trekkrachten trekken recht uit het basismateriaal. Voorspelbaarheid is enorm belangrijk in de commerciële bouw.

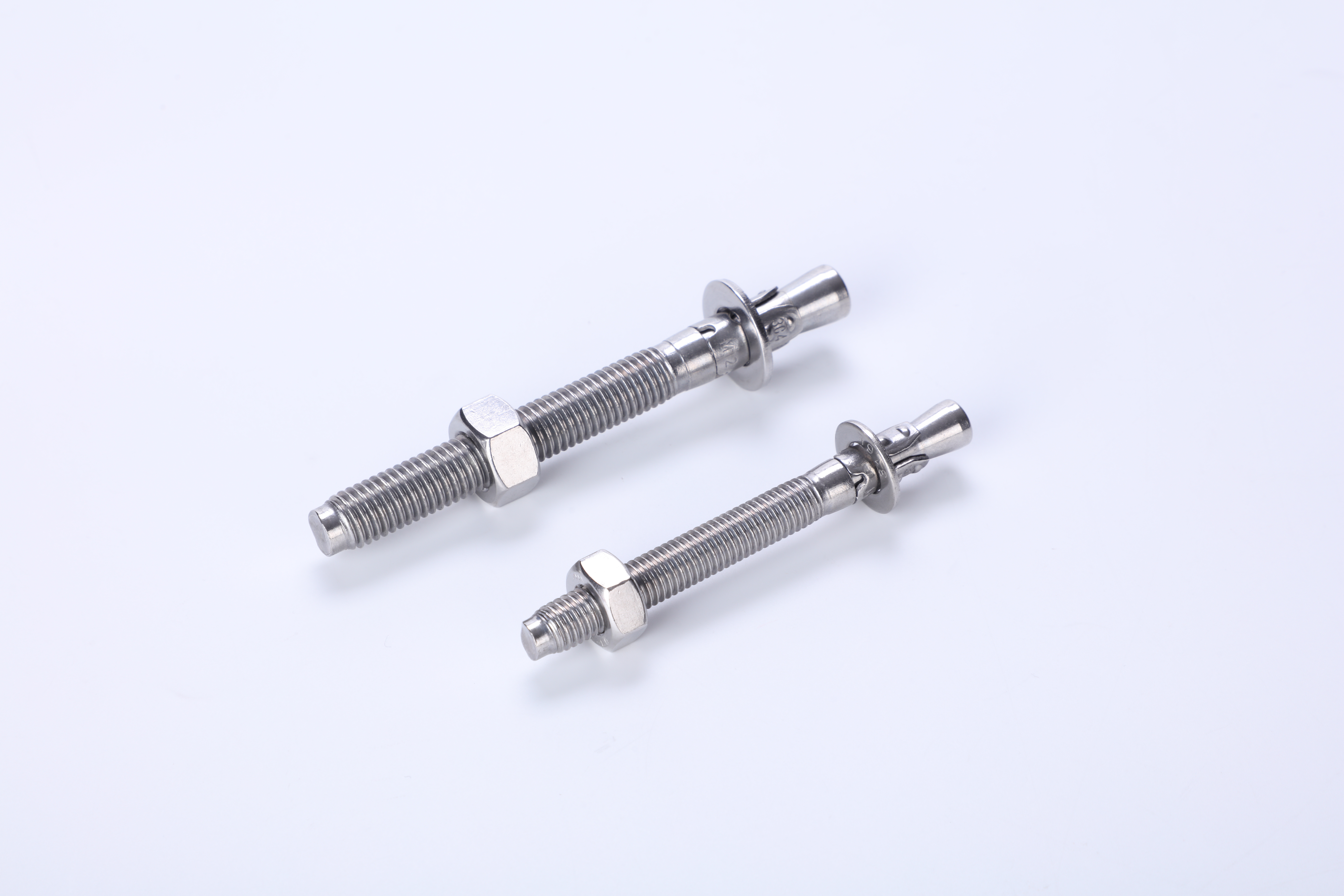

Als u de interne anatomie begrijpt, kunt u de houdkracht visualiseren. Elk standaard wiganker is afhankelijk van vier specifieke componenten:
Draadeind: het stalen hoofdlichaam dat de belasting overbrengt.
Expansieclip (wig): De onderste kraag zet uit tegen het beton.
Moer: Het bovenste bevestigingselement drijft het koppel aan.
Sluitring: De platte ring verdeelt de oppervlaktedruk gelijkmatig.
De fysica van expansie berust volledig op een "koppelgestuurd" mechanisme. Je steekt de sluiting in een voorgeboord gat. Door het vastdraaien van de moer wordt het kegelvormige onderste uiteinde naar boven getrokken. Deze opwaartse trekkracht dwingt de expansieclip naar buiten. De metalen clip klemt permanent tegen de schurende betonnen gatwanden. Wrijving vergrendelt het geheel op zijn plaats.
Voorspelbare houdwaarden zijn voor 100% afhankelijk van de juiste voorbereiding van het gat. De boorgatdiameter moet exact overeenkomen met de ankerdiameter. Extra grote gaten voorkomen dat de clip in de muren bijt. Bovendien werkt het niet verwijderen van betonstof als een smeermiddel, waardoor de noodzakelijke wrijving teniet wordt gedaan.
Beste praktijk: Gebruik altijd een boor met hardmetalen punt die voldoet aan de ANSI-normen. Dit zorgt ervoor dat de gatdiameter perfect getolereerd blijft voor de expansieclip.
De aanpassing aan de omgeving bepaalt de functionele levensduur van elk bevestigingssysteem. Het kiezen van een verkeerde metaallegering leidt tot snelle oxidatie, structurele zwakte en uiteindelijk falen. Gebruik deze features-to-outcomes-matrix om de juiste SKU op de shortlist te zetten.
Fabrikanten coaten koolstofstaal met een dunne laag zink. Hierdoor ontstaat een basisbarrière tegen luchtvochtigheid.
Beste voor: Droge toepassingen binnenshuis. Typische toepassingen zijn onder meer HVAC-montage, rekken binnenshuis en binnenmuurframes.
Risico: Snelle corrosie treedt op bij blootstelling aan voortdurend vocht, weersomstandigheden buiten of chemische middelen.
Kostenprofiel: Dit vertegenwoordigt de meest economische optie die beschikbaar is.
Bij thermisch dompelen wordt het staal ondergedompeld in gesmolten zink. Bij dit proces wordt een veel dikkere, duurzame beschermlaag aangebracht.
Beste voor: Vochtige buitenomgevingen of toepassingen met behandeld hout.
Risico: De dikkere zinklaag heeft af en toe invloed op de schroefdraad van de moer. Zorg er altijd voor dat compatibele, extra grote HDG-moeren correct passen om vastlopen te voorkomen.
Roestvrij staal integreert chroom om interne oxidatie te weerstaan in plaats van te vertrouwen op een oppervlaktecoating.
Beste voor: Ondergedompelde omgevingen, kustomgevingen of omgevingen met veel chemicaliën. Kwaliteit 316 is expliciet bestand tegen blootstelling aan zout water en hoge chloorwaarden.
Risico: Deze brengen de hoogste initiële kosten met zich mee. De investering voorkomt echter catastrofaal structureel falen veroorzaakt door onzichtbare roest die langs de stijl kruipt.
Materiaaltype | Primaire toepassing | Corrosiebestendigheid | Kostenniveau |
|---|---|---|---|
Verzinkt staal | Binnen, volledig droge ruimtes | Laag | Laag |
Thermisch verzinkt | Buiten, behandeld hout | Medium | Medium |
304 roestvrij staal | Natte omgevingen, standaard buiten | Hoog | Hoog |
316 roestvrij staal | Zoutwater, chemische fabrieken | Maximaal | Premie |
Mensen verwarren vaak verschillende op wrijving gebaseerde bevestigingsmiddelen tijdens de beslissingsfase. Het specificeren van het verkeerde ankertype ruïneert basismaterialen en maakt structurele garanties ongeldig. Laten we deze twee veel voorkomende opties vergelijken.
Beperkingen op het basismateriaal bepalen uw eerste keuze. mag u een Alleen voor massief beton De enorme uitzettingskracht verbrijzelt zachter metselwerk. Mouwankers bieden een grotere veelzijdigheid. Ze verdelen de uitzettingskrachten over een groter gebied, waardoor baksteen, holle blokken en zachtere mortelverbindingen veilig kunnen worden opgenomen. wiganker gebruiken.
De laadcapaciteiten verschillen aanzienlijk. Een standaard wiganker biedt aanzienlijk hogere houdwaarden bij zowel schuif- als treksterkte. Direct beton-op-staal contact bij de expansieclip zorgt voor ongeëvenaarde wrijving. Hulsankers zijn afhankelijk van een dunne metalen huls die tussen de stijl en de muur wordt samengedrukt, waardoor de maximale belastingstolerantie inherent wordt verminderd.
De regels voor de maatvoering van gaten lopen ook uiteen. Wigankers vereisen een gatdiameter die identiek is aan die van het anker zelf. Een 1/2-inch stud vereist een gat van 1/2-inch. Omgekeerd vereisen hulsankers een gat dat overeenkomt met de buitendiameter van de huls, niet de binnenste schroefdraadbout.
Gebruik duidelijke shortlistlogica. Als het basismateriaal verdacht, hol, onbekend of duidelijk metselwerk is, laat dan het wigconcept volledig varen. Als de basis bestaat uit massief beton met een hoge PSI-waarde die een permanente structurele steun vereist, specificeer dan altijd het wiganker.
Functie | Wig anker | Mouw anker |
|---|---|---|
Basismateriaal | Alleen massief beton | Beton, baksteen, blok, mortel |
Houdkracht | Extreem hoog (structureel) | Matig tot hoog |
Gatdiameterregel | Komt exact overeen met de ankerdiameter | Komt overeen met de diameter van de buitenhuls |
Uitbreidingsmechanisme | De onderste clip zet naar buiten uit | De mouw over de hele lengte zet uit |
Ingenieurs bouwen vertrouwen op door middel van rigoureuze technische nauwkeurigheid. Transparante aannames met betrekking tot de belastingverdeling voorkomen storingen op locatie. Een goede specificatie is afhankelijk van drie kritische dimensies.
De inbeddingsdiepte regelt de totale uittrekweerstand. Fabrikanten vermelden zowel de minimale als de standaard inbeddingsdieptes. Minimale verankering zorgt ervoor dat de expansieclip veilig onder het betonoppervlak grijpt. Een diepere inbedding levert hogere waarden voor het vasthouden van spanning op. De houdsterkte neemt echter niet meer toe zodra deze het natuurlijke breukpunt van het beton overschrijdt. Voorbij dit punt zal de betonnen kegel eruit trekken voordat het staal breekt.
Randafstand en -afstand bepalen de lay-outregels. Als bevestigingsmiddelen te dicht bij elkaar worden geplaatst, ontstaan er overlappende spanningskegels in het beton. Als u ze te dicht bij een rand plaatst, leidt dit tot afbrokkelen van beton, waarbij brokken beton onder druk loskomen. Industriestandaarden hanteren een strikte vuistregel. Houd een afstand van 5x de ankerdiameter aan tot een niet-ondersteunde rand. Houd een afstand aan van 10x de ankerdiameter tussen aangrenzende bevestigingsmiddelen.
Naleving en certificeringen leggen wettelijke veiligheidsbasislijnen vast. Commerciële projecten vereisen vaak specifieke ICC-ES-evaluatierapporten. Voor standaardfunderingen gelden de goedkeuringen voor ongescheurd beton. Goedkeuringen voor gescheurd beton vertegenwoordigen een veel strengere testnorm. Deze tests simuleren het openen en sluiten van microscheurtjes rond de expansieclip. Vereisten voor seismische zones vereisen certificeringen voor gescheurd beton. Het gebruik van niet-gecertificeerde, generieke ankers vertegenwoordigt een enorme verantwoordelijkheid bij professionele constructieconstructies.
Uit praktijkervaring blijkt hoe vaak perfecte specificaties mislukken als gevolg van een slechte uitvoering. Installatie vereist strikte naleving van mechanische protocollen.
De "bodemloze gat"-techniek lost toekomstige verwijderingsproblemen op. Zodra een expansieclip vastklikt, kan de sluiting niet gemakkelijk worden verwijderd. Als je het eruit wrikt, verbrijzelt het omliggende beton. Om dit te verminderen, boort u het gat dieper dan de totale ankerlengte. Als u het armatuur later moet verwijderen, verwijdert u eenvoudigweg de moer en slaat u de resterende tap vlak in het diepe gat.
Koppelcontrole dicteert veiligheid op de lange termijn. Door het vastdraaien van de moer wordt de expansieclip geactiveerd. Als u te veel aandraait, worden de stalen draden verwijderd of wordt de hele constructie in het gat gedraaid, waardoor alle wrijving wordt vernietigd. Door te weinig aandraaien kan de clip niet volledig worden uitgezet, waardoor de bevestiger onder belasting kan wegglijden. Gebruik altijd een gekalibreerde momentsleutel. Raadpleeg de specifieke aanhaalspecificaties van de fabrikant die op de doos zijn afgedrukt.
Het afvalbeheer heeft een directe invloed op de capaciteit. Bij het boren ontstaat fijn betonstof. Door dit stof in het gat achter te laten, wordt de wrijving drastisch verminderd. De expansieclip glijdt tegen het poederachtige stof in plaats van in de massieve betonnen muren te bijten. Gebruik altijd perslucht, een stofzuiger of een staalborstel om het gat grondig schoon te maken voordat u het inbrengt.
Veel voorkomende installatiefouten:
Gebruik van een versleten boor, waardoor een te klein of kromgetrokken gat ontstaat.
Direct hameren op de schroefdraad, waardoor schade ontstaat en de installatie van moeren wordt verhinderd. (Draai de moer altijd vlak aan voordat u hem aanslaat).
Het negeren van betonstofverwijdering, waardoor de vasthoudcapaciteit tot 50% wordt verminderd.
De overgang van specificatie naar inkoop impliceert een strenge controle van leveranciers. Vertragingen bij de levering van bevestigingsmiddelen leggen onmiddellijk volledige commerciële werklocaties stil.
Beschikbaarheid en voorraaddiepte vertegenwoordigen de belangrijkste statistieken. Een goede leverancier heeft duizenden eenheden in verschillende diameters en lengtes op voorraad. U kunt het zich niet veroorloven weken te wachten op een gespecialiseerde variant van roestvrij staal 316. Zoek naar partners die diepgaande, betrouwbare voorraadniveaus aantonen.
Traceerbaarheid zorgt ervoor dat projecten worden nageleefd. Gerenommeerde leveranciers verstrekken op verzoek direct technische gegevensbladen. Ze bieden uitgebreide belastingstabellen met details over de schuif- en trekcapaciteiten op basis van betonnen PSI. Bovendien leveren ze materiaalcertificeringen die de staalkwaliteiten en de dikte van de zinkplaten bevestigen. Deze documenten voldoen aan strenge bouwinspecteurs.
Evalueer bulkprijsstructuren zorgvuldig. Grote commerciële projecten verbruiken duizenden bevestigingsmiddelen. Het kopen in emmerhoeveelheden of bulkpallets biedt een enorme kostenefficiëntie vergeleken met het kopen van kleine consumentendozen. Onderhandel vooraf over bulkniveaus om uw inkoopbudget te optimaliseren.
Hoewel een wiganker de onmiskenbare gouden standaard is voor bevestiging in massief beton, zijn echte prestaties afhankelijk van meerdere precieze variabelen. Succes vereist inzicht in de interne mechanismen en het respecteren van de beperkingen van het basismateriaal.
Zorg ervoor dat het staalmateriaal en de coating altijd precies overeenkomen met de omgevingsomstandigheden om corrosie te voorkomen.
Respecteer de inbeddingsdieptes, randafstanden en afstandsregels om de schuif- en trekcapaciteiten te maximaliseren.
Hanteer strikte installatieprotocollen, waarbij de nadruk ligt op reinheid van gaten en gekalibreerde koppeltoepassing.
Bronconforme producten met ICC-ES-certificeringen voor structurele en seismische toepassingen.
Zet de volgende stap in het veilig beveiligen van uw project. Bekijk uitgebreide technische belastingstabellen, blader door de volledige productcatalogus of neem vandaag nog contact op met een gespecialiseerd engineeringteam voor een projectspecifiek advies dat is afgestemd op uw exacte belastingsvereisten.
A: Over het algemeen niet. De expansieclip bijt zich permanent in het beton. Als u probeert het eruit te trekken, wordt het omliggende beton ernstig beschadigd. Om het anker te verwijderen, moet u de stijl vlak afsnijden met een haakse slijper. Als alternatief kunt u, als u in eerste instantie een bodemloos gat hebt geboord, de stijl volledig in het beton slaan.
A: De boordiameter moet precies overeenkomen met de ankerdiameter. Voor een 1/2-inch anker is bijvoorbeeld strikt een boor met 1/2-inch hardmetalen punt vereist. Gebruik altijd bits die voldoen aan de ANSI-normen om ervoor te zorgen dat de gattoleranties perfect nauwkeurig blijven.
A: Nee. De intense mechanische uitzettingskracht zal hol, broos of zacht metselwerk onmiddellijk doen scheuren of uitblazen. Het gebruik ervan in baksteen ruïneert de structurele integriteit van de muur. Gebruik bij metselwerk altijd hulsankers, tapcons of lijmankers.
A: Het houdvermogen hangt volledig af van de druksterkte (PSI) van het beton, de specifieke inbeddingsdiepte en of de belasting schuif- of trekkrachten uitoefent. Een 1/2-inch stijl kan enkele duizenden ponden bevatten in beton van 4000 PSI. Richt uw berekeningen altijd op de specifieke belastingstabellen van de fabrikant.
